从生存曲线中估计HR及其置信区间

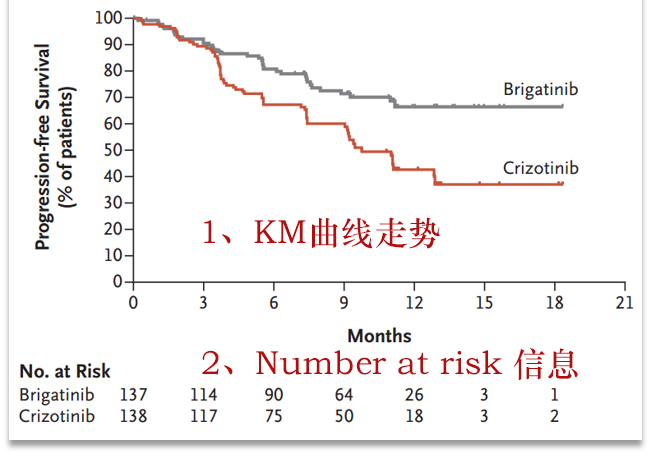

KM曲线的要求

  • 1. 提供不同组的KM曲线走势
  • 2.1 提供Number at risk信息。Number at risk展示了不同随访时间点仍处于结局发生风险的人数
  • 2.2 或提供各组总人数

操作

  • 1. 下载文献时尽可能保存原始PDF格式，对文献中的生存曲线截图，保存的图片必须要足够清晰。
  • 2. 若保存的图片清晰度不足，可以导入Adobe Photoshop中进行去色、锐化和调色阶等处理。

1. 取点软件选择

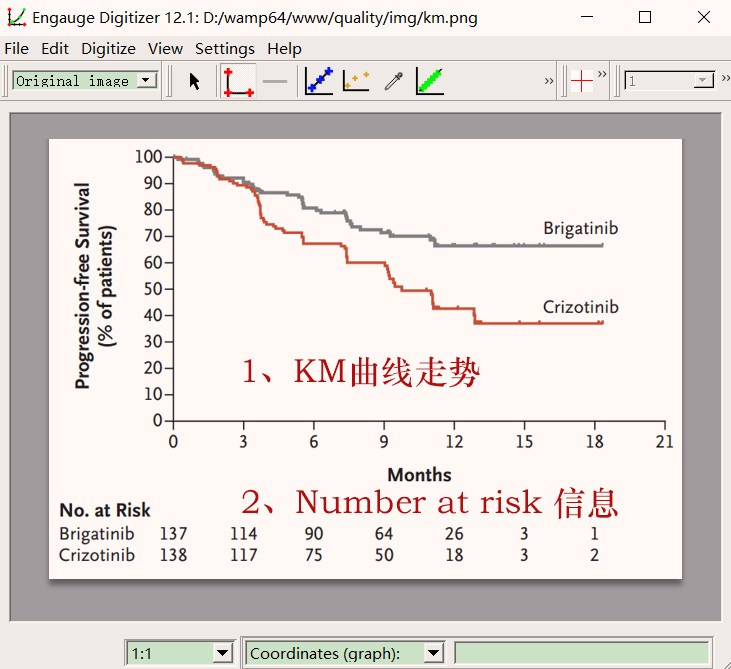

Engauge Digitizer 推荐
Card image

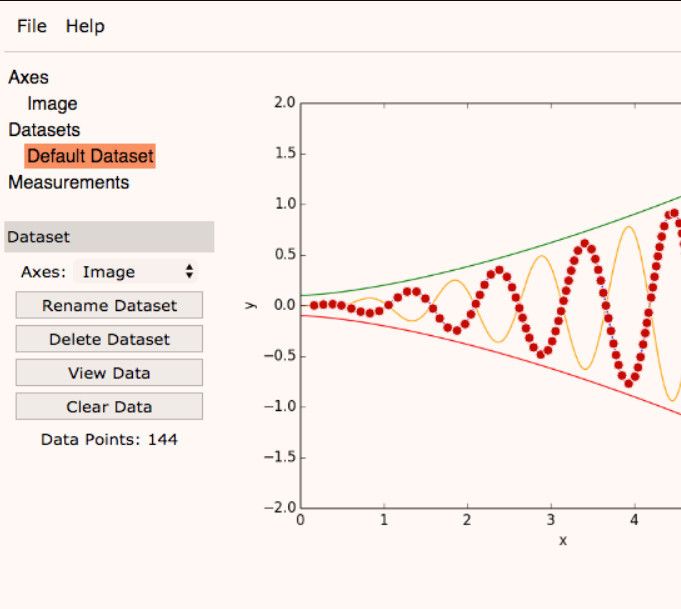

WebPlotDigitizer
Card image

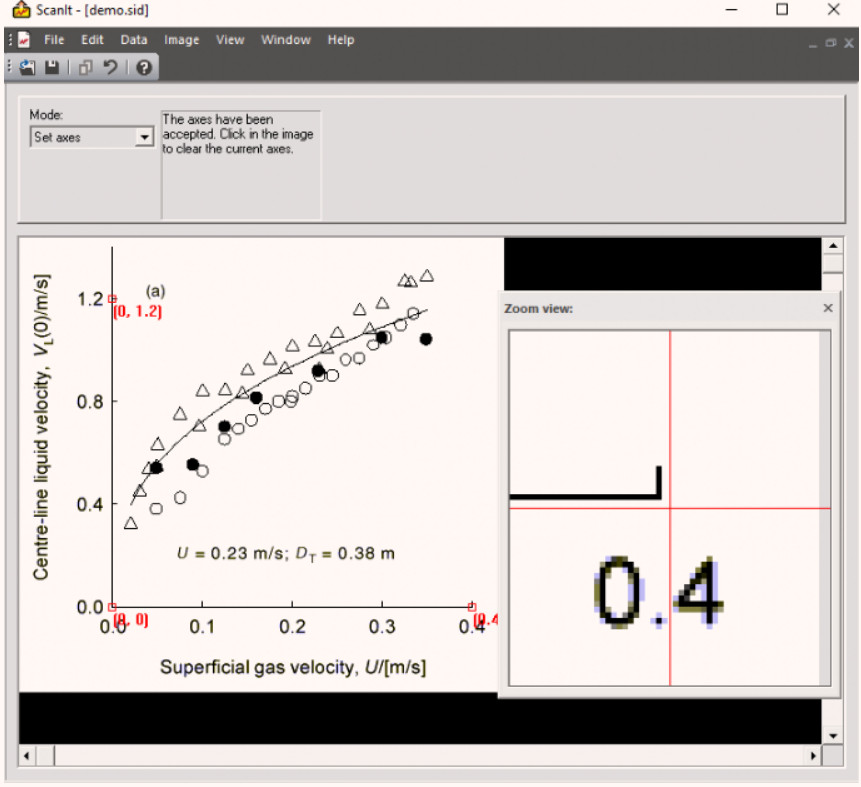

ScanIt
Card image

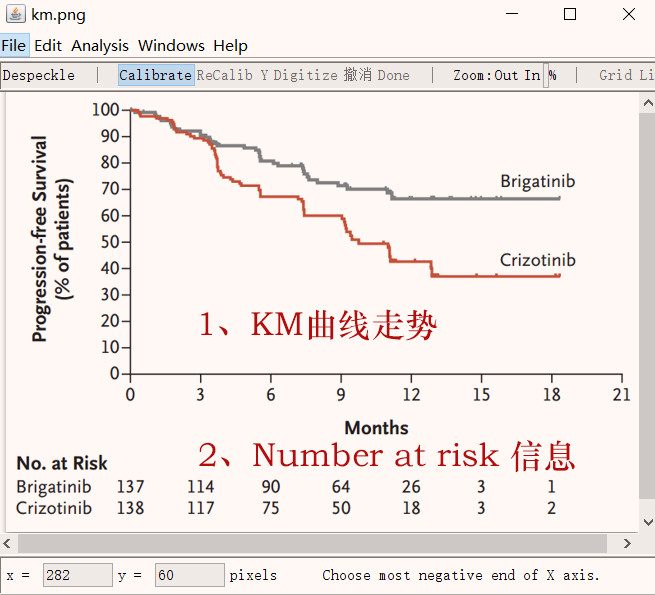

Plot Digitizer
Card image

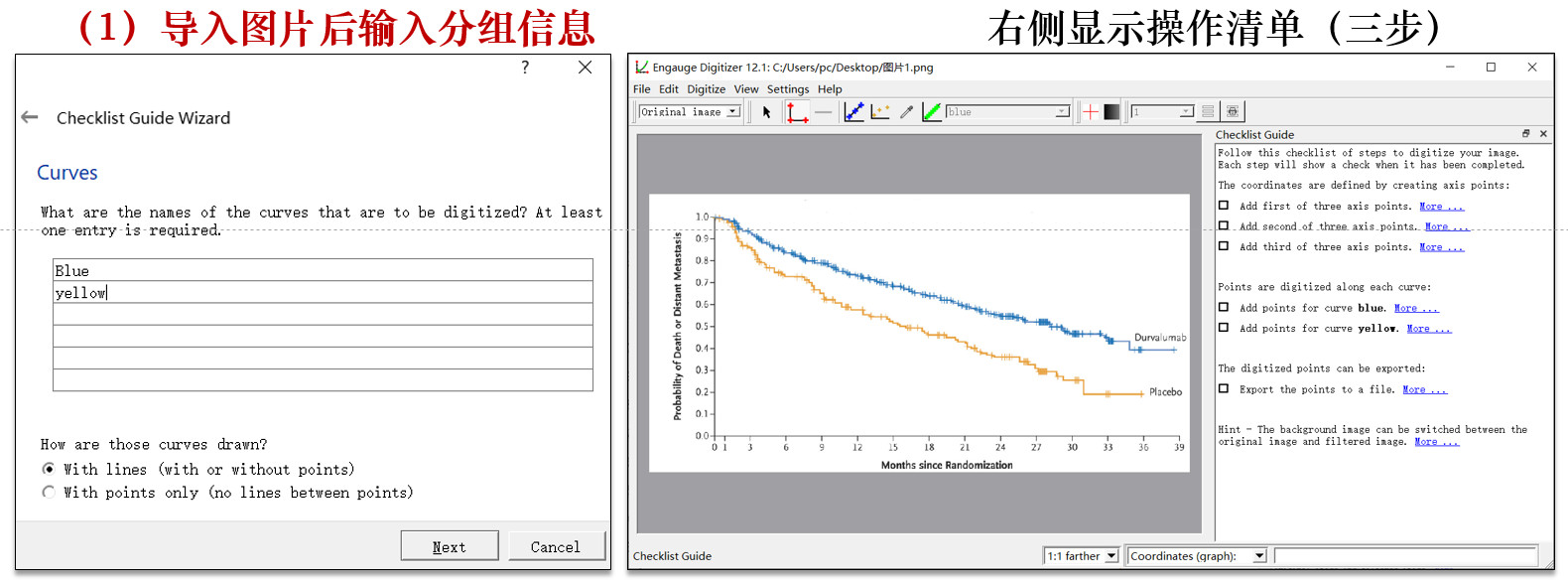

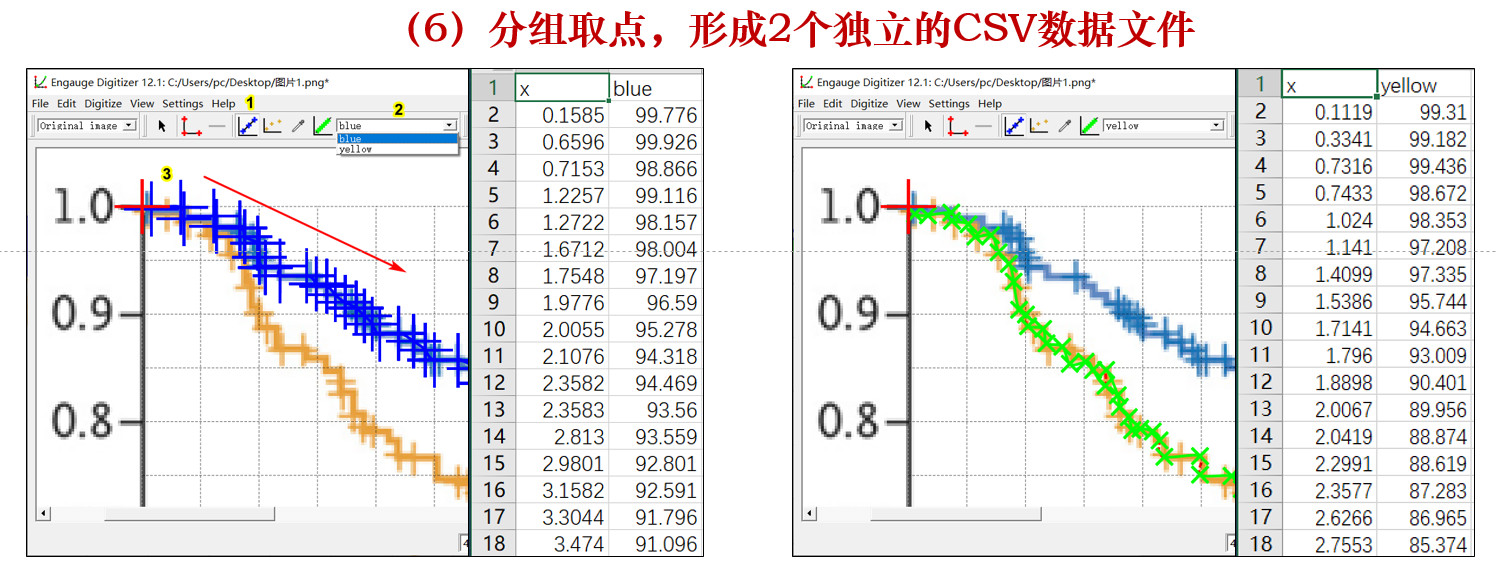

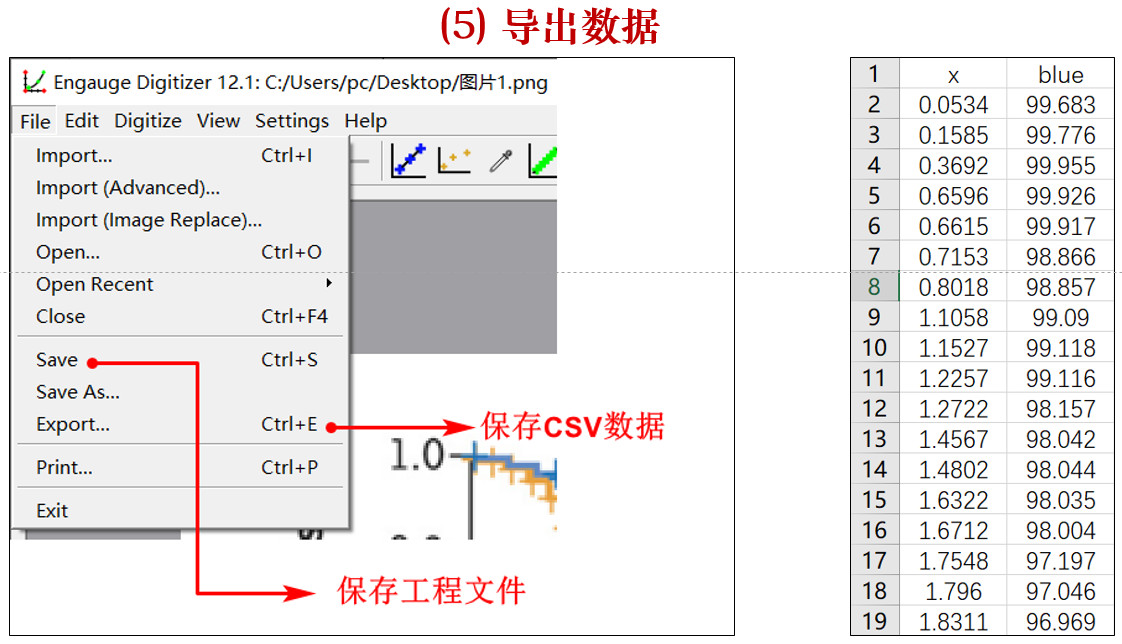

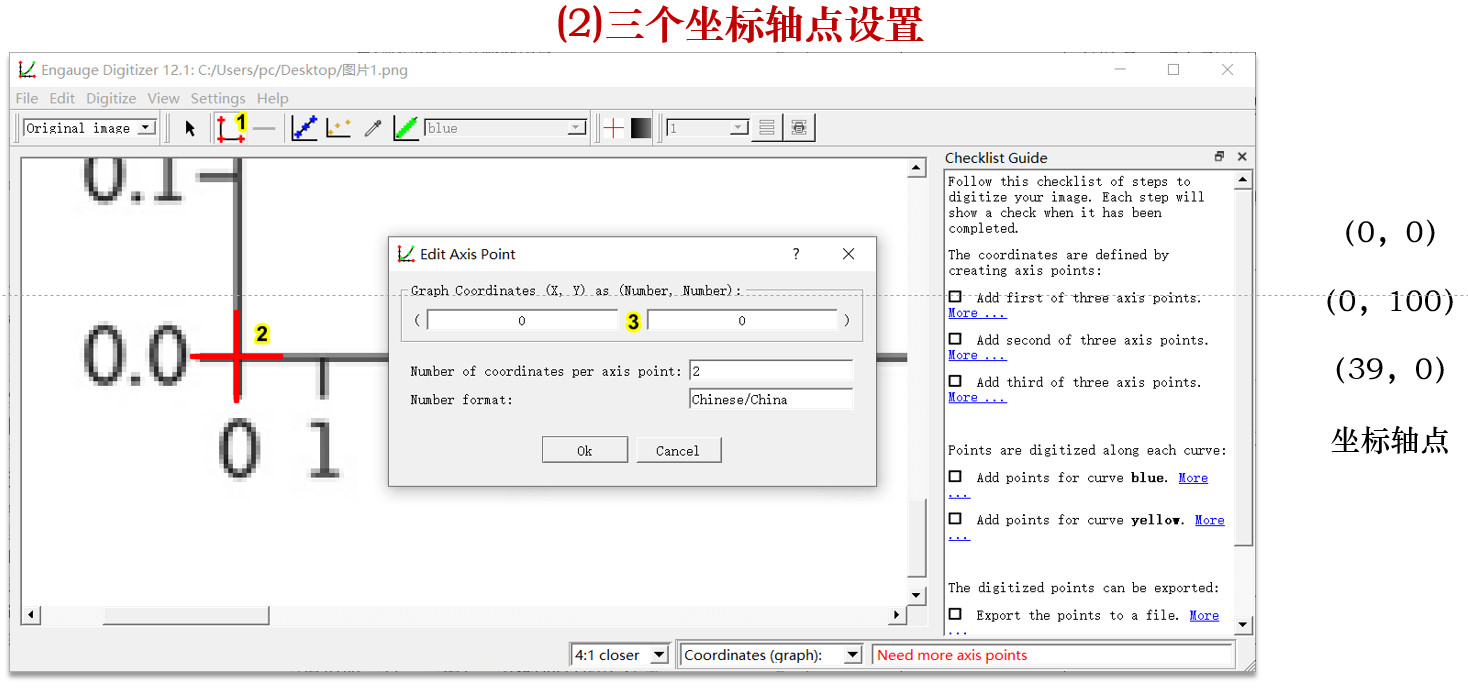

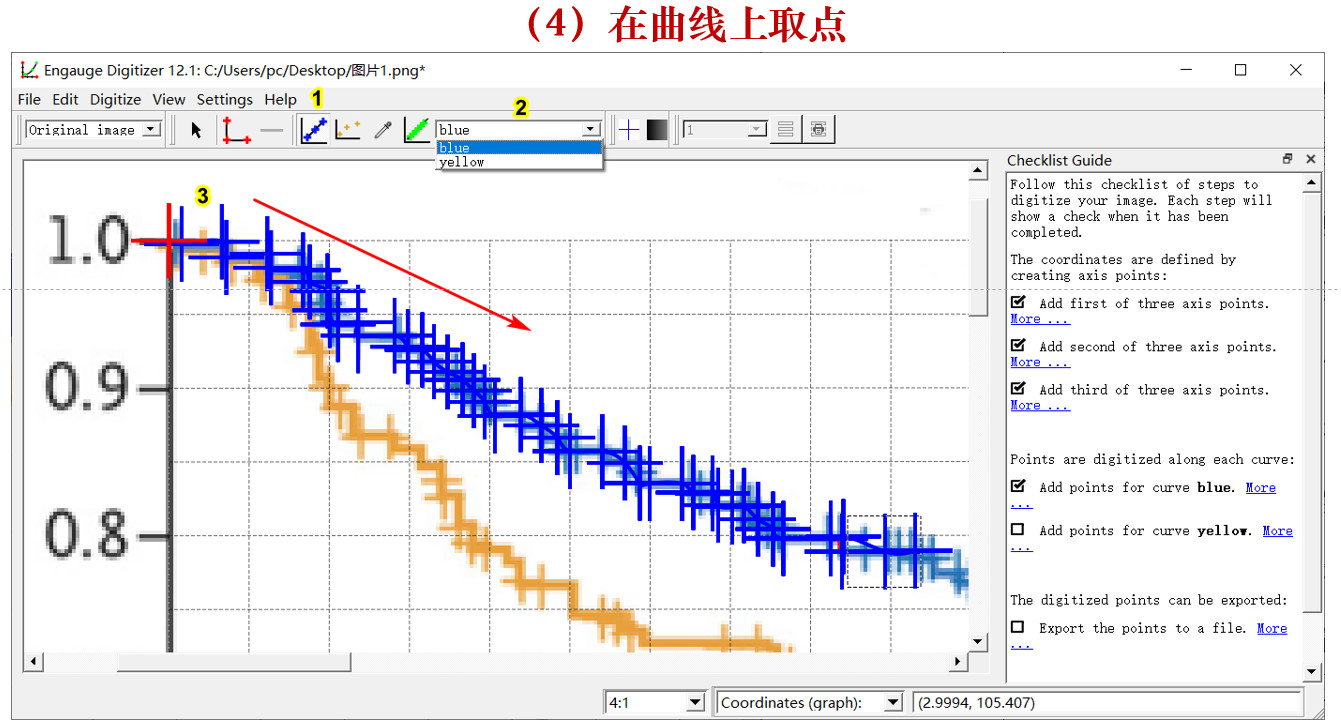

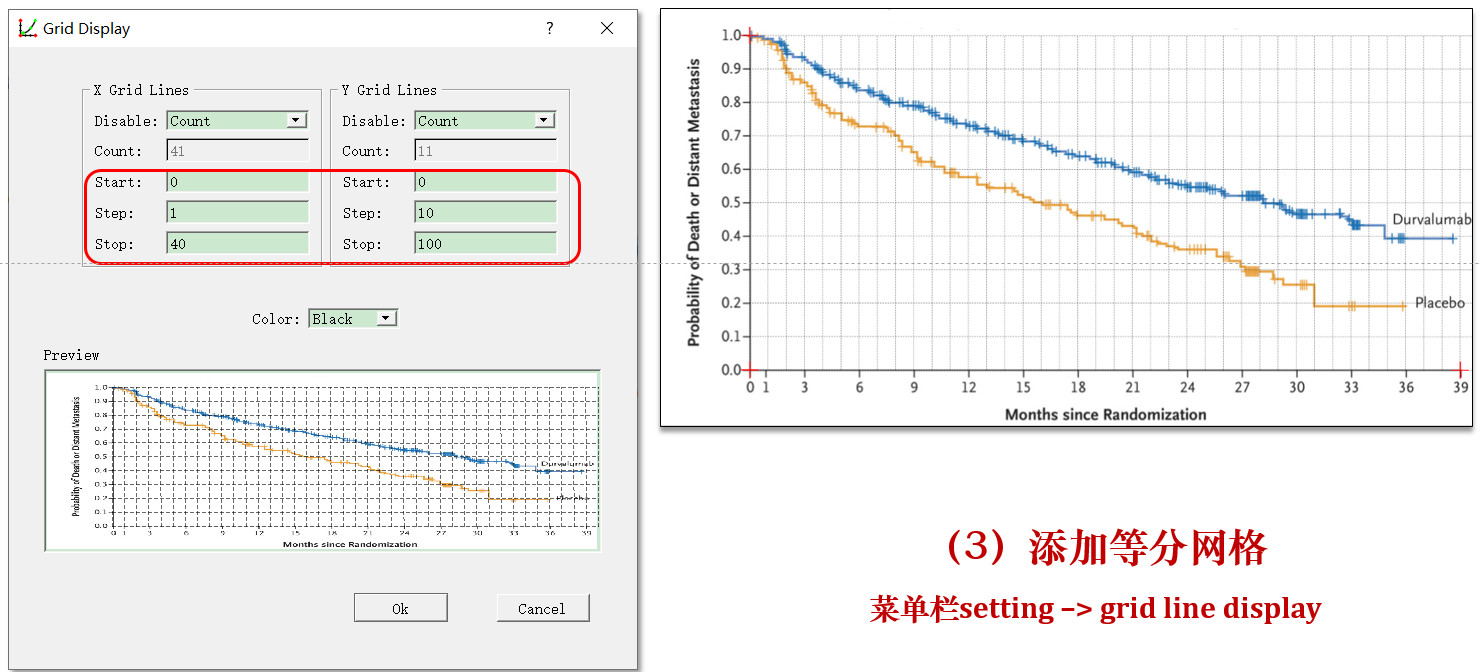

2. 以Engauge Digitizer为例简要介绍操作流程
Card image Card image Card image Card image Card image Card image

Yanhong Zhou等人开发的在线工具
Card image

需要准备的文件：

  • 生存曲线数据，格式为CSV。特别提示：分组变量的值最好用简单A和B字母，不要使用特殊字符，以免网站显示连接错误。
  • 场景一：各组Number at risk数据和对应时间，精确高
  • 场景二：各组总人数，精确低
  • 可选参数：各组的事件发生数

https://www.trialdesign.org/one-page-shell.html#IPDfromKM

log(HR)
标准误
置信水平
计算结果： HR值
置信区间：    下限    上限

第二种方法：使用R包IPDfromKM，请参考 文献2中的示例

参考文献:

[1] Liu, N., Zhou, Y. & Lee, J.J. IPDfromKM: reconstruct individual patient data from published KaplanMeier survival curves. BMC Med Res Methodol 21, 111 (2021).
[2] 赵恩慧, 黄丽红. 根据Kaplan-Meier曲线提取生存数据的系统化方法. 中国循证医学杂志, 2022, 22(11): 1358-1364. doi: 10.7507/1672-2531.202206117
